カローラのディスプレーオーディオ付き車のフロントスピーカー交換を紹介します。
取付するスピーカーはモレル　テンポウルトラ602MK2です。交換するにあたって少し変わったやり方をしましたのでご紹介します。
トヨタのディスプレーオーディオ付き車のドアスピーカーの位相がおかしいことは有名ですね。右ドアのある帯域が逆相と変に設定されているからです。これを回避するためにリアスピーカー出力をフロントスピーカーと入れ替えすることをやってみました。
用意するのはビートソニックBH-10　配線取り出しコネクターでリアスピーカー出力を取り出してこれをフロント用にするやり方です。
フロントスピーカーの出力はダッシュ右に小型3インチ程度のスピーカーをそのまま接続しておきます。これはハンズフリーなどの音声を鳴らすためです。使い方としてはフェーダーバランスでリアー側だけ出力できるようにしておきまます。

---

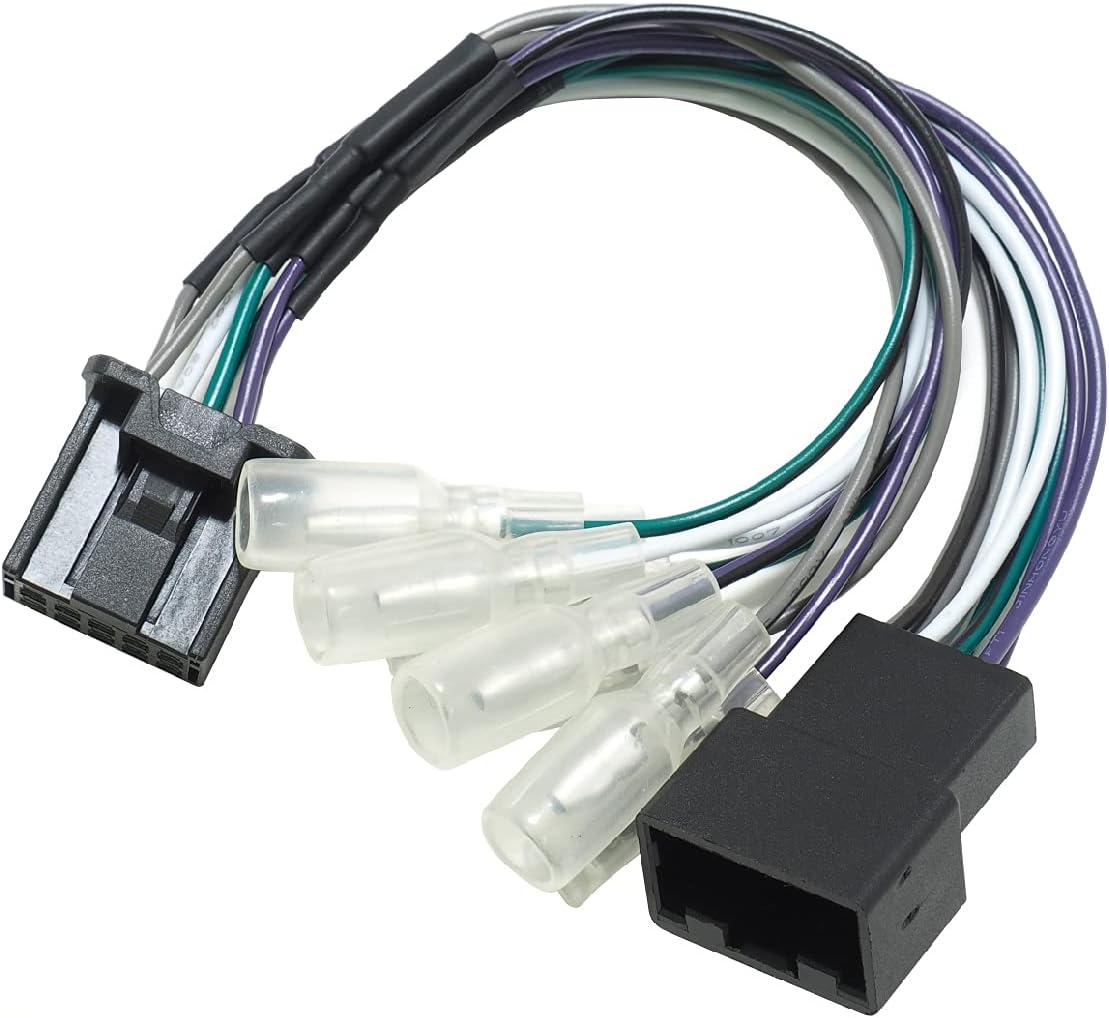

ビートソニック　スピーカー出力取り出しケーブル (BH10 トヨタディスプレイオーディオ用)

トヨタ車のディスプレーオーディオ取付車のスピーカ—出力が取り出しできる

Amazon 楽天市場

---

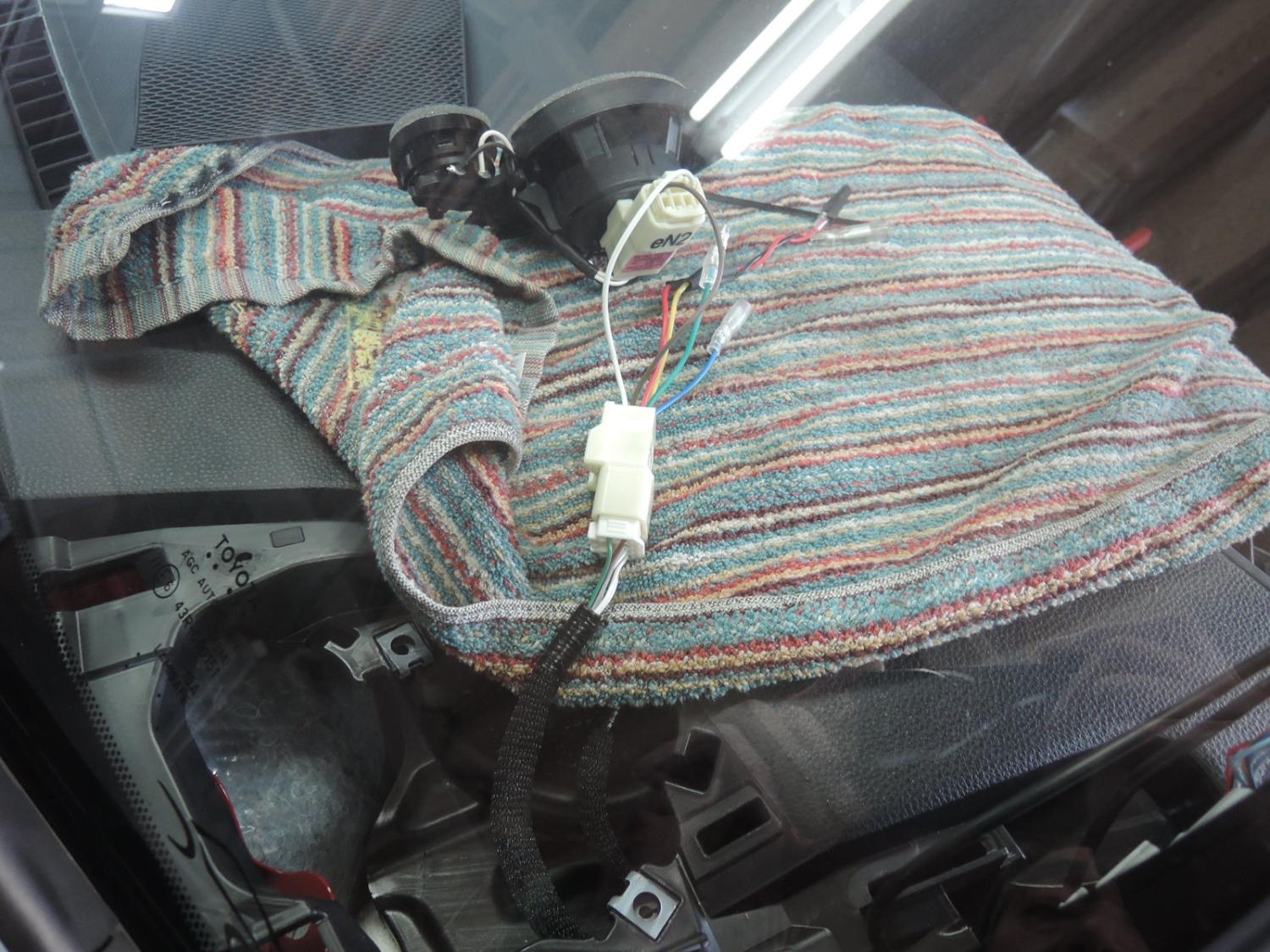

左側ダッシュにスピーカーの配線加工です。スピーカーは純正車両緊急通報システム（ヘルプネット）用なので取り外してはいけません。
これにフロントの出力を取り出せる配線コネクターが売っているようです。お客様から教えてもらったのですがパイオニアのUD-K305の付属品だそうです。これはツィーターなどを接続できるようになっているコネクターです。お客様の要望で左出力をリアースピーカーで鳴らすように配線加工しました。

---

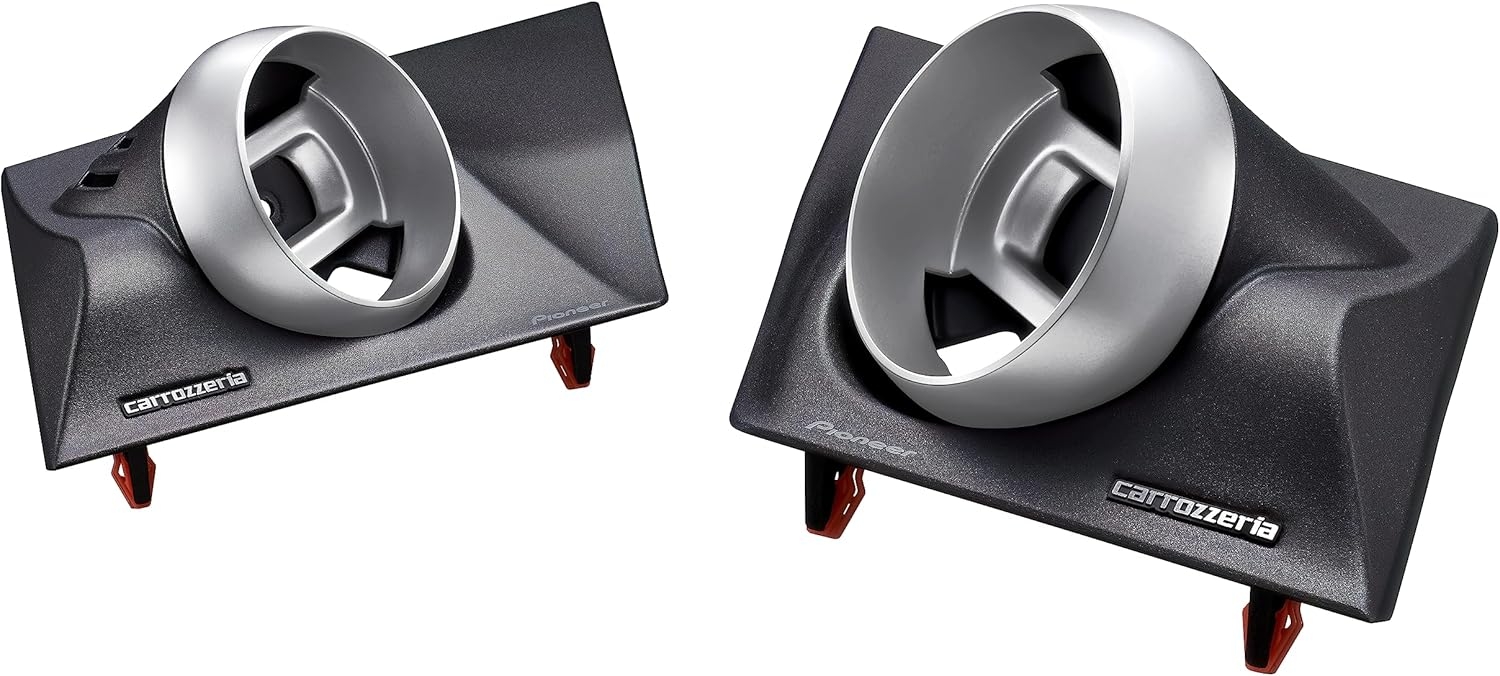

Pioneer トゥイーター取付キット UD-K305 カローラクロス専用 カロッツェリア

カローラ クロスの車室内音響特性に合わせた専用設計により、最適な音場とスムーズな高域再生を実現。
緊急通報システムeCall用のスピーカー機能を損なうことなく、 純正スピーカーのダッシュボード位置に手軽に美しく取付けることができます。
適合車種：カローラ クロス（R3/9 ～現在：4スピーカー付車を除く）
適合機種：TS-T930、TS-T730-2

Amazon 楽天市場

---

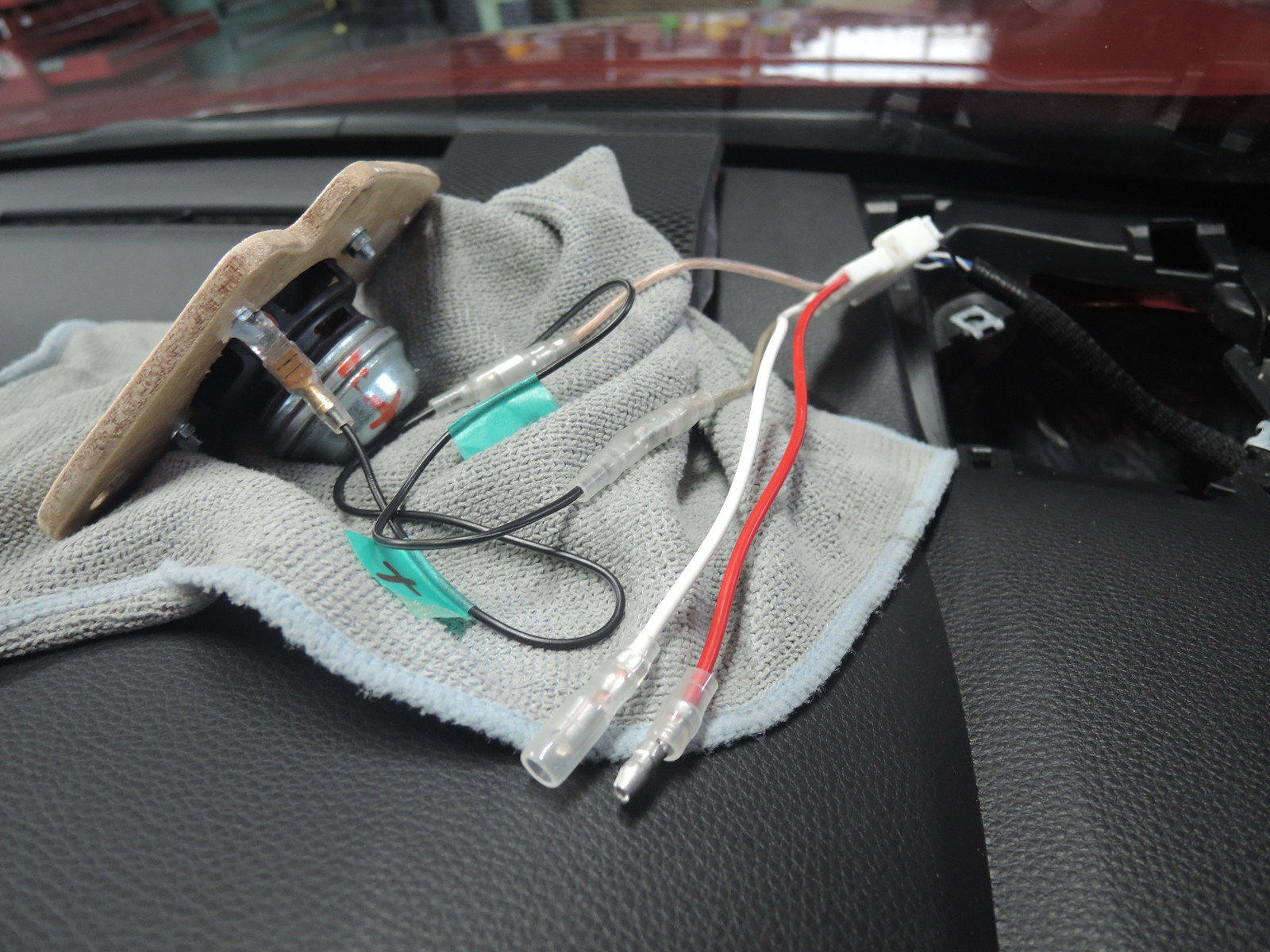

このスピーカーはお客様で3インチ程度のスピーカー取付をDIYでやられていました。そのスピーカーにフロントダッシュ用のコネクターを製作してこのスピーカーとつなぐことでナビなどの音声だけを再生します。つまり右スピーカーはそのまま接続されていてドアにいっている純正配線を利用しました。

---

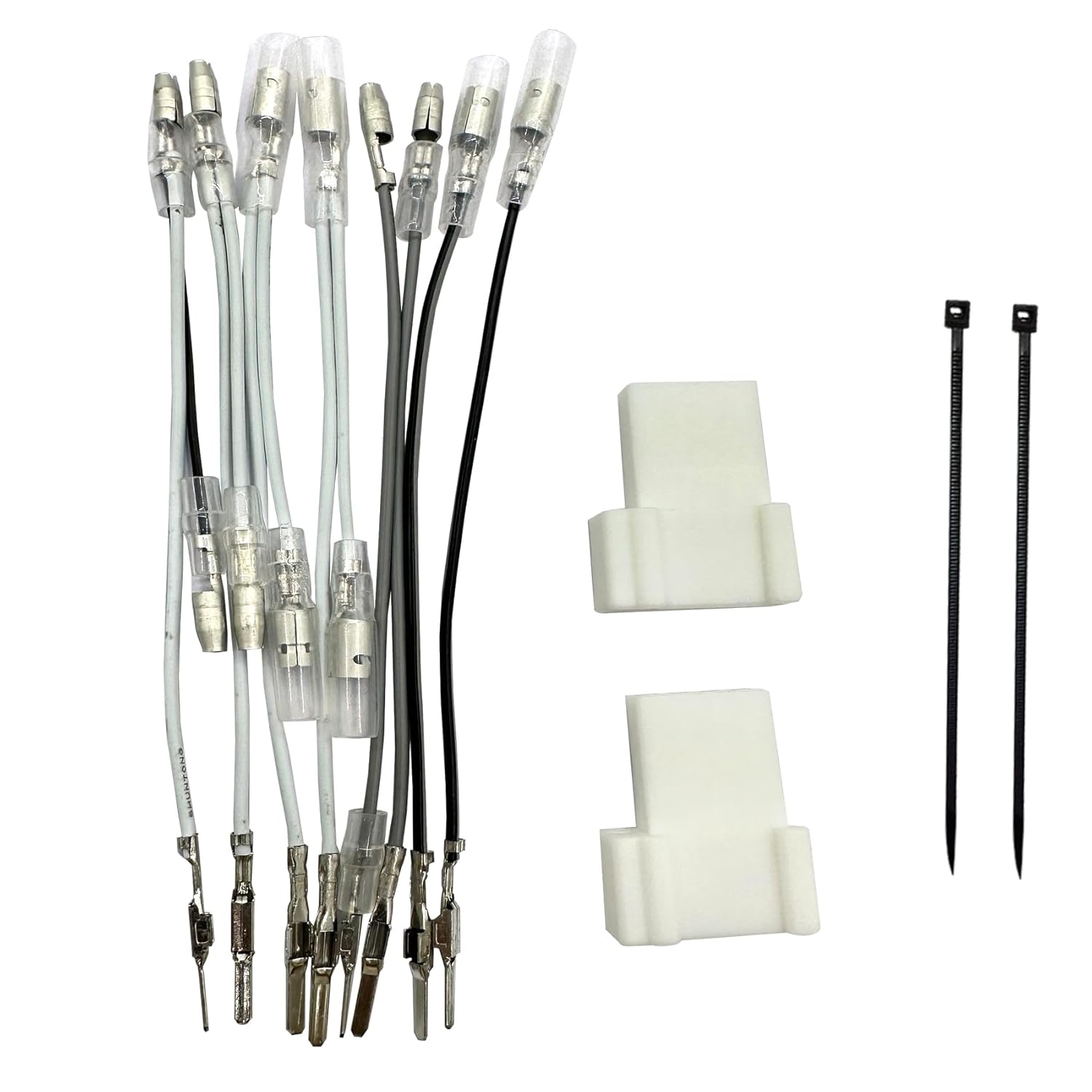

互換トヨタ用代替品 ツイーター変換ハーネス

Amazon

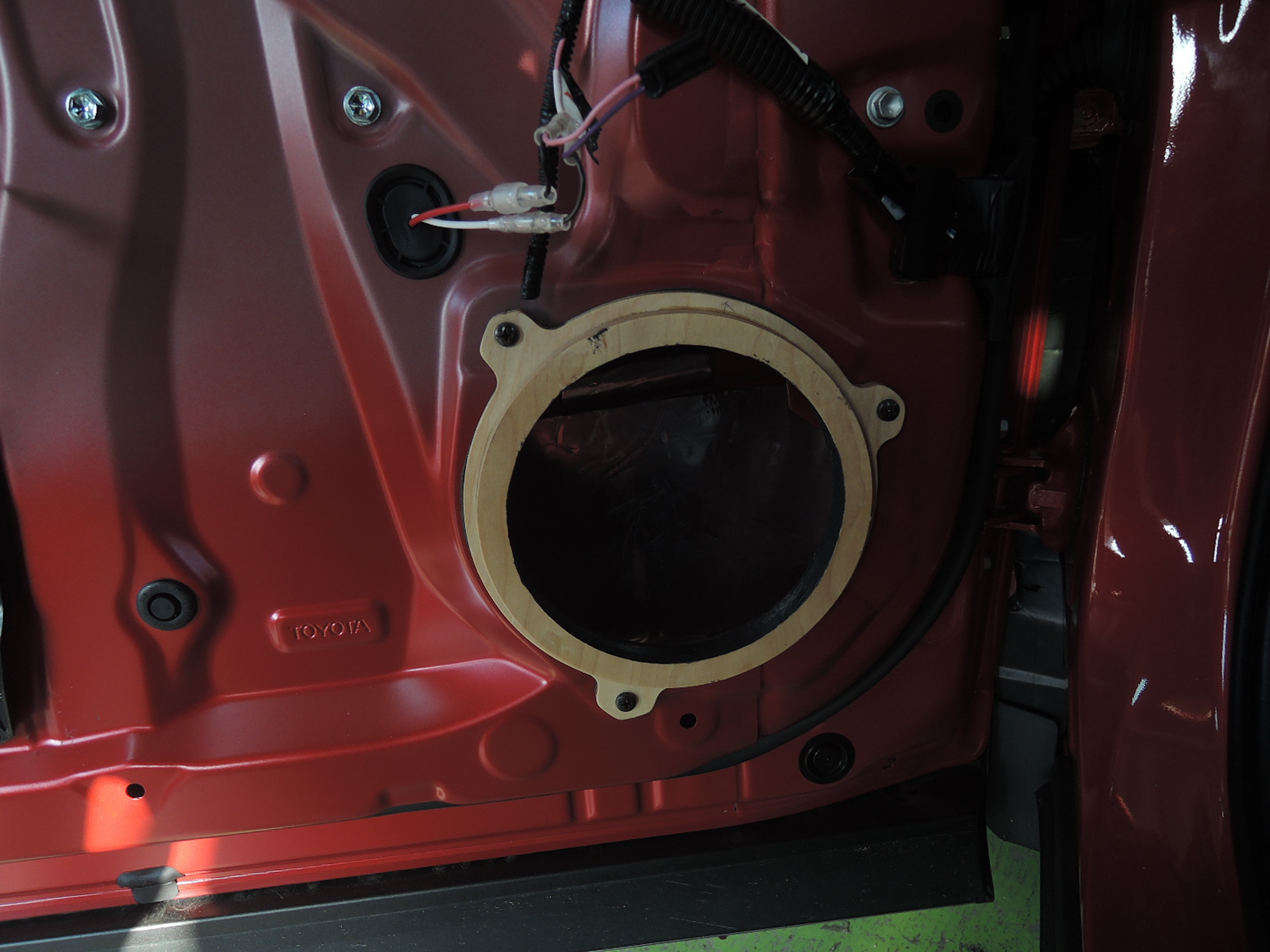

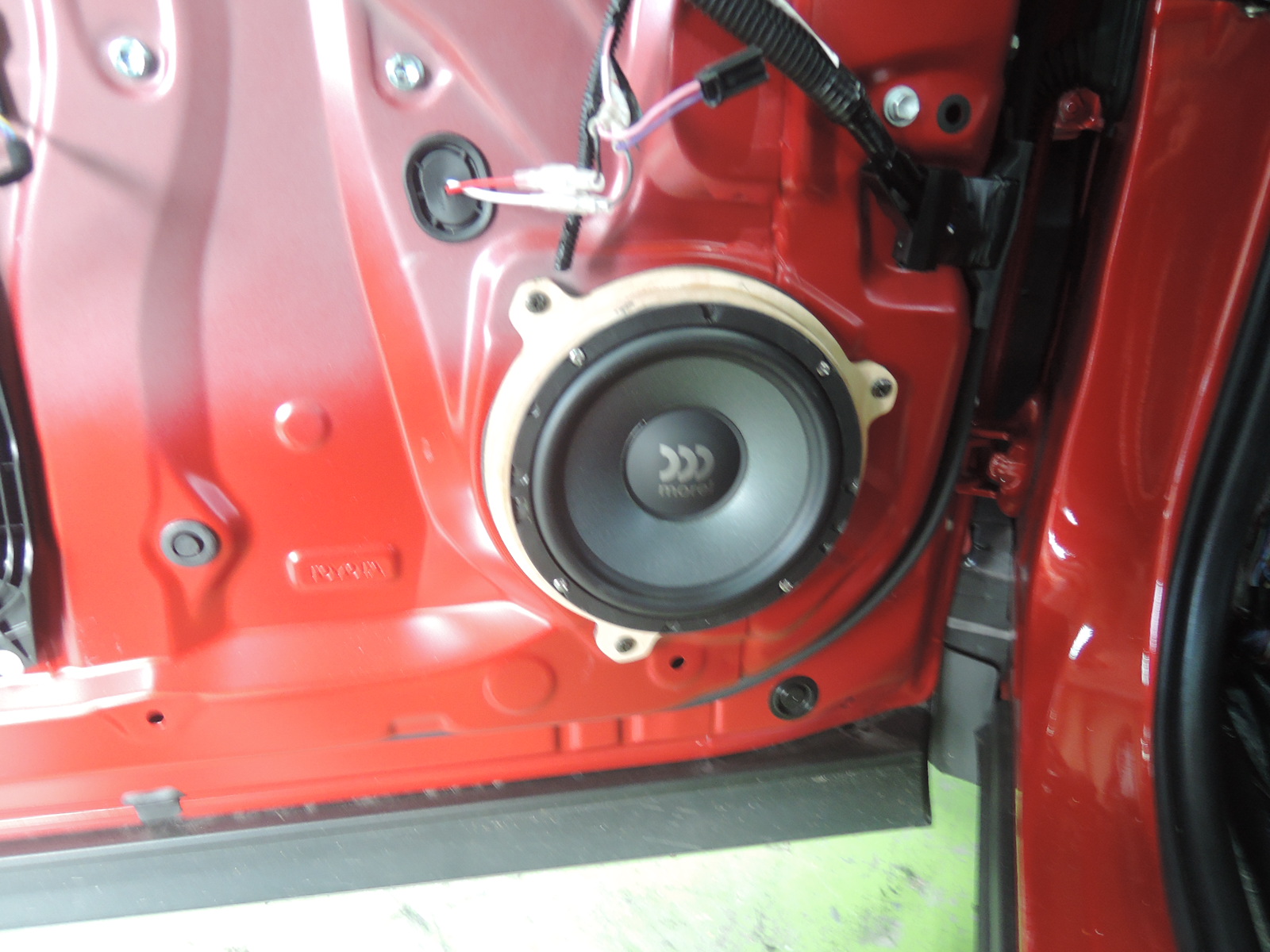

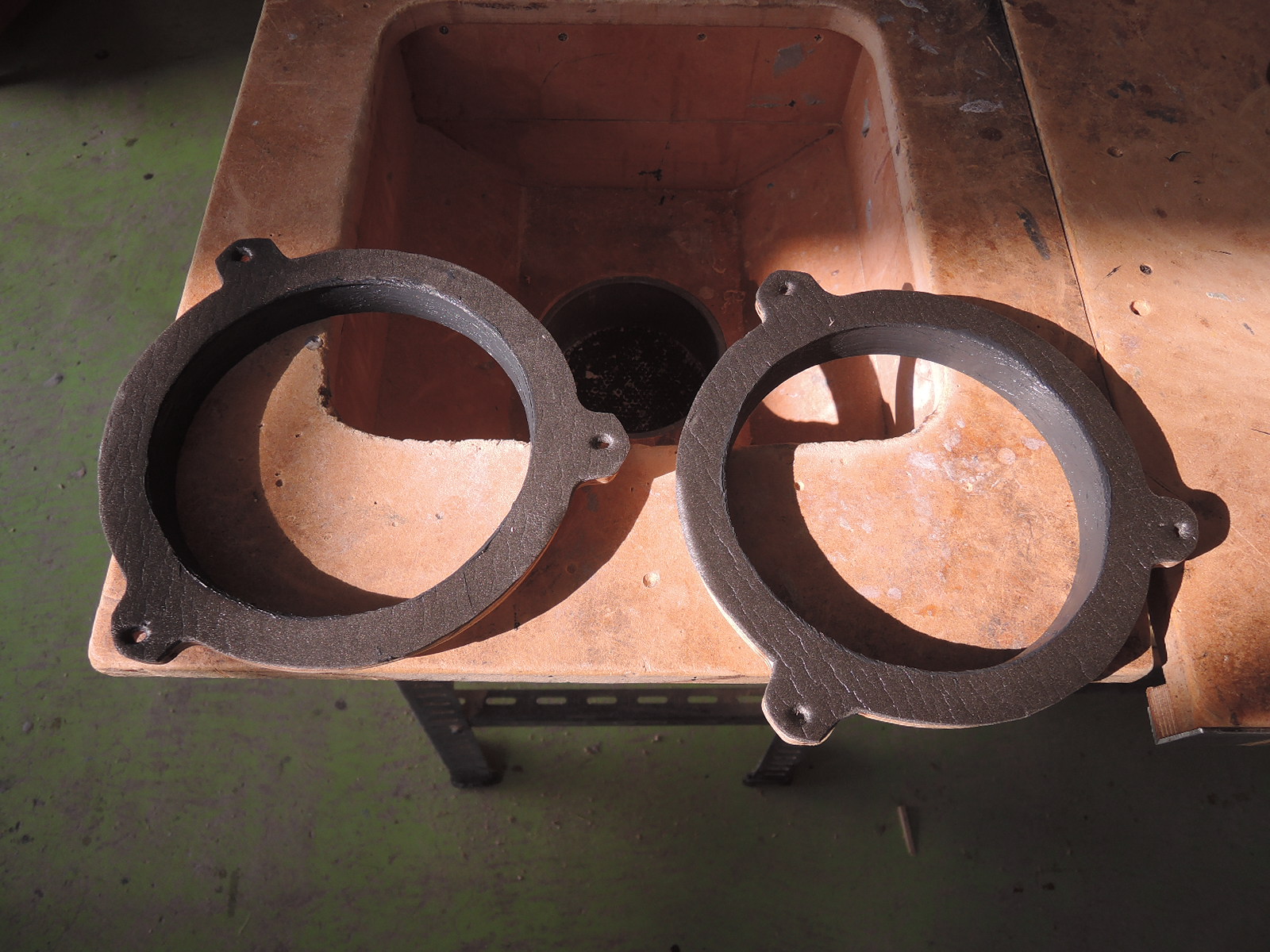

インナーバッフル製作とスピーカー取付

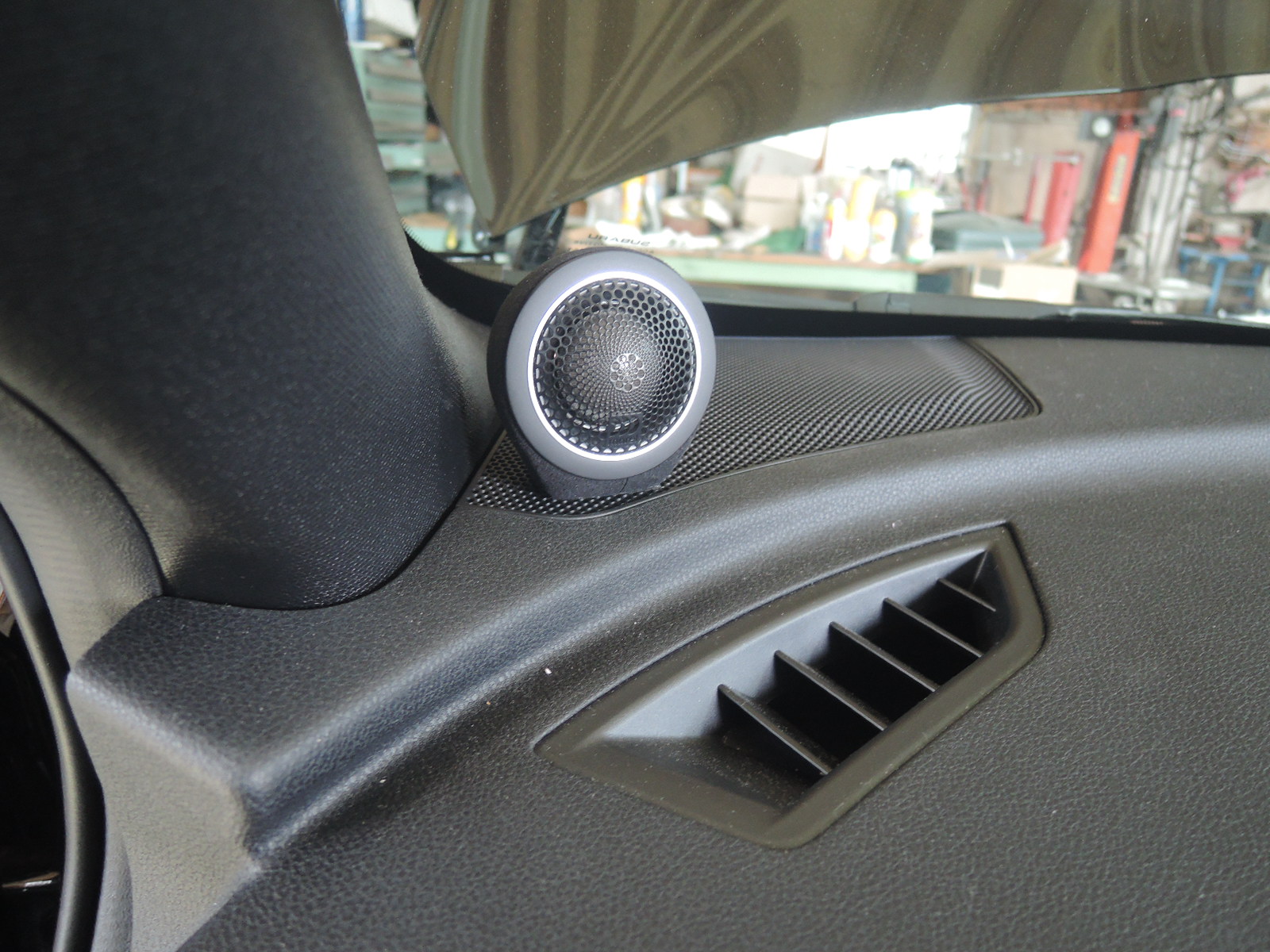

ツィーターの取付はダッシュを加工したときに先につけておいたのでかきませんが、パッシブネットワークはシート下に設置しました。
デッドニングはフルデッドニングではなく少しやっていますがメーカーがドアを触るとサポート外ですのでお客様の自己責任ということでやらさせて頂きました。簡単な説明ですがこれで完成です。

追記

リアースピーカーの位相の周りがあるのかをオシロスコープで調べてみたのですが無さそうでした。（定かでなないが2CHで周波数を見たが同相と思われる）スピーカー取付完了して音を出してみましたが問題なさそうでしっかり低音もでておりましたし、音が痩せていることもなかったのでうまくできたと思っております。ただ少し気になったのはなんとなくなんですが音声の出力に偏りがありそうな感じでしたがバランスで整えることができて結構音質も良かったです。気になる方は調べてみてお試ししてもいいかもしれません。今回はお客様の提案によってこのような作業をさせて頂きました。結果が良ければこのような形でも良いのかもしれませんね。

---
