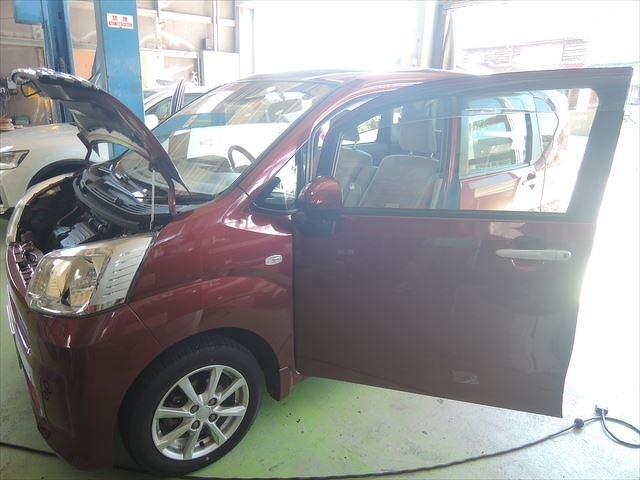

ダイハツ・ムーブ160S
ダイハツ・ムーブ160Sのスピーカー交換とナビの交換のご依頼がありましたのでレポートです。交換するスピーカーはモレルのTEMPO Ultra 602 MKⅡ、ナビはカロッツエリア楽ナビRW720です。スピーカー交換を中心にレポート致します。
純正スピーカーの取り外し

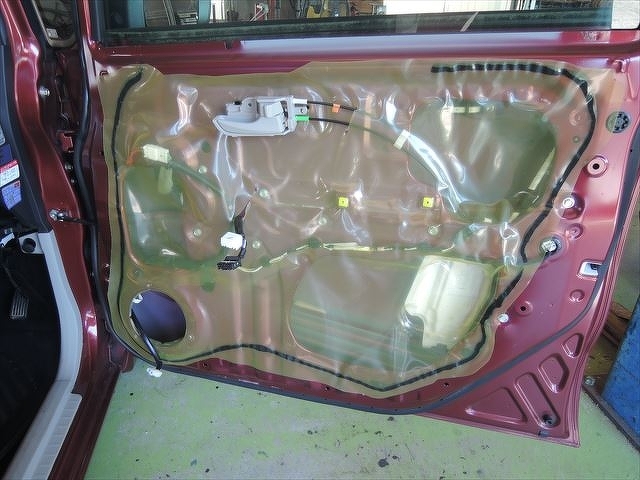

ダイハツ・ムーブ160S純正スピーカーの取り外し
ダイハツ・ムーブ160S純正スピーカーの取り外しですがドアトリムのスイッチパネル外してネジ2本、ドア開閉のところにあるネジ外せば簡単に外せました。純正スピーカーはネジ3本で止まっているだけなので外せば準備完了です。
デッドニング

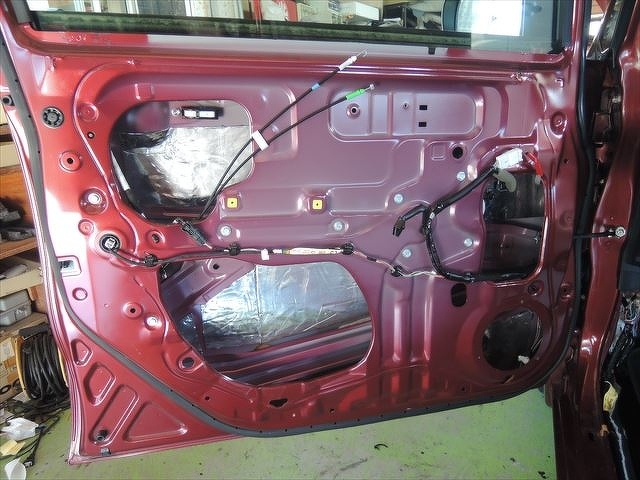

ダイハツ・ムーブ160Sデッドニング

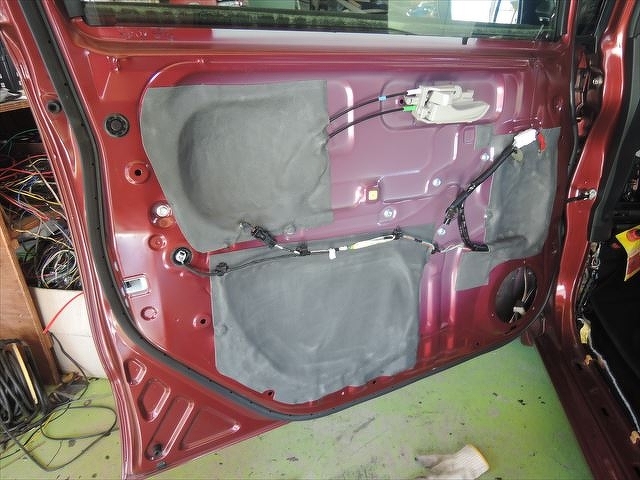

ダイハツ・ムーブ160Sデッドニング
ダイハツ・ムーブ160Sデッドニングはドアの内部からしっかり貼っていきます。モレルのTEMPO Ultra 602 MKⅡをしっかり低音まで鳴らすにはドアの強度を上げていかないと共振がおきて濁った低音になりがちですモレルのTEMPO Ultra 602 MKⅡは100HZ付近の低音の盛り上がりが特徴のスピーカーなのでしっかりと制振材を貼っておきました。
インナーバッフル製作

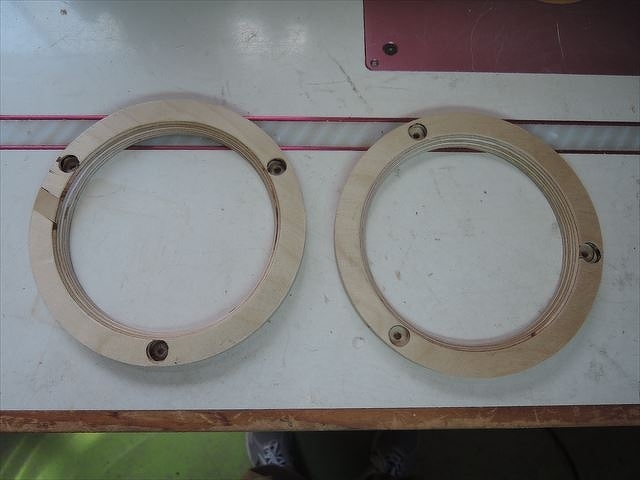

ダイハツ・ムーブ160Sインナーバッフル製作
モレルのTEMPO Ultra 602 MKⅡの口径に合わせたインナーバッフルの製作ですがダイハツムーブの純正スピーカーの口径が小さく、モレルのTEMPO Ultra 602 MKⅡのほうが大きいので合わせるのに工夫しました。鉄板を切れば穴は拡大できるのですが、車売却のときに元に戻せないと困るので純正の穴を活かした作りにしました。音質を考慮して12mm厚のバーチ材で製作しました。
TEMPO Ultra 602 MKⅡドアスピーカー取付
TEMPO Ultra 602 MKⅡドアスピーカー取付
TEMPO Ultra 602 MKⅡドアスピーカー取付ですがネジ8本を使ってしっかり止めました。4本でもいいのですがフレームの歪みをなくしたほうが良いと思ったので8本使ってしっかり固定しました。
TEMPO Ultra 602 MKⅡツィーター取付
TEMPO Ultra 602 MKⅡツィーター取付
TEMPO Ultra 602 MKⅡツィーター取付はバーチ材で取付マウントを作って両面テープで固定しました。TEMPO Ultra 602 MKⅡツィーターマウントはフラッシュマウントは別売です。
ナビ配線

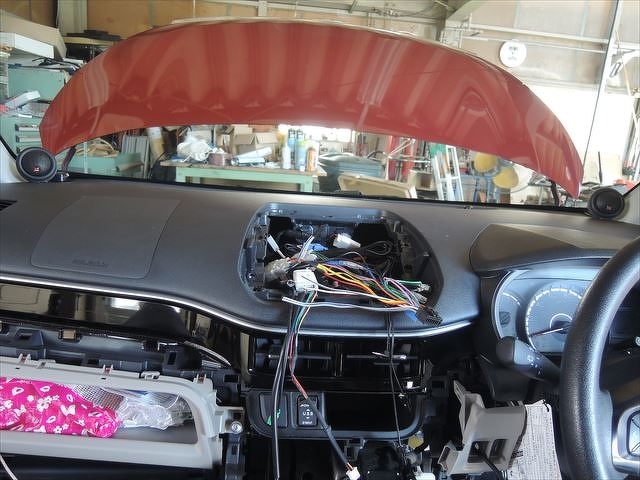

ナビ配線
純正ナビを外して取付キットの配線を使って配線します。GPSアンテナはダッシュボード左先端に取付、TVアンテナは純正を変換ケーブルを使えば流用できますが感度を気にしてナビ付属の配線で取付しました。そのほか追加でHDMIケーブル、USBケーブルなのですが、カロッツエリア楽ナビRW720には付属でないので別購入が必要でした。USBは見た目も考慮してエーモンの【2312】USB接続通信パネル(トヨタ・ダイハツ車用)を使用してパネルの横にはHDMIの配線を出すようにしました。もちろん配線の穴埋めパネルを自作しました。
又、純正ナビのUSB端子は2段あるのですがナビ用は専用端子なので楽ナビには接続できませんが1段目のUSB端子は充電できるように電源は繋いでおきました。

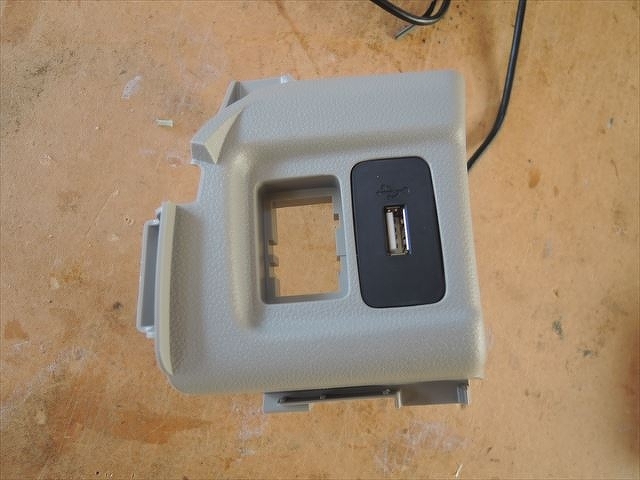

エーモンの【2312】USB接続通信パネル(トヨタ・ダイハツ車用)

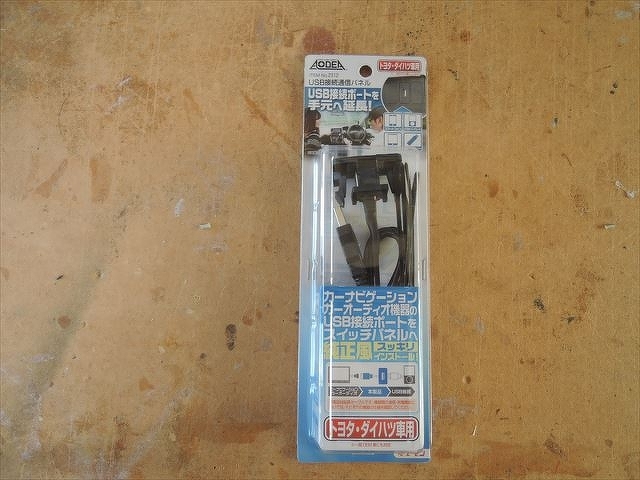

エーモンの【2312】USB接続通信パネル(トヨタ・ダイハツ車用)
エーモンの【2312】USB接続通信パネル(トヨタ・ダイハツ車用)のとなりにHDMIケーブル出し
ドラレコ取付

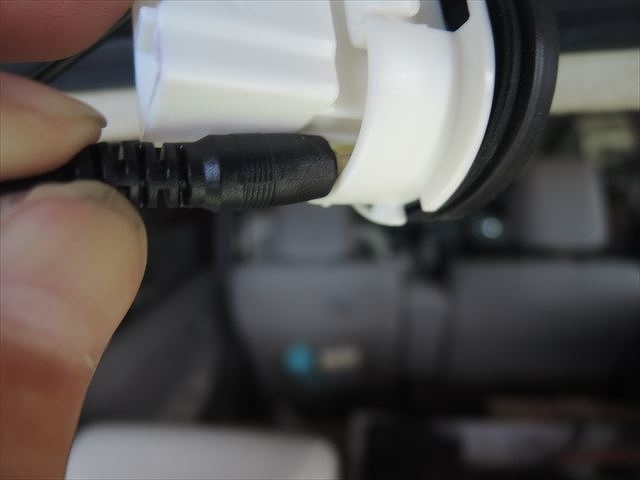

お客様からリアのドラレコつけてほしいとご要望があったのですが、フロントについていた純正ナビと連動してるようでドラレコは動作できずでした。専用端子で後付ナビと接続できませんので動作できずでした。又、リアカメラの配線をしようと思ってバックパネルの配線カプラーを分解してみたところドラレコの配線コネクターが太くて通せない事が判明。この事を伝えてドラレコをフロントのみで取付したらどうかを提案させて頂きました。リアも写っていたほうが良い事を考えユピテルの360度丸見えのZQ-21（ユピテル指定店モデル、12V電源ダイレクト接続モデル）をつけさせて頂きました。
取付作業が終わって
取付が終わったらナビのセッティングです。動作確認していったところ何故かバックカメラが映らず。もう一度配線確認しても専用配線となっているので間違いは無いはずです。悩んだあげくパイオニアのサービスセンターで電話してみたところ配線に加工が必要だと聞きました。専用配線のRD-D201BCの黒線をエレクトロタップで分岐して分岐下線をアースに落とすことで映るようです。加工をして元に戻すと問題なく映りました。こちらにその情報がありました。
https://jpn.pioneer/ja/carrozzeria/support/backcamera_adapter/
その後、オーディオのセッティングです。音楽かけてしばらくエージングしていきます。音質調整ですが、この楽ナビRW720にはマルチスピーカーのセッティングはできませんのでTEMPO Ultra 602 MKⅡパッシブネットワークを使ってTEMPO Ultra 602 MKⅡパッシブネットワークの端子を繋ぎ変えでツィーターのレベルを少し調整できます。音質を十分に確かめしながらレベル合わせをして最低限必要な帯域をイコライザーで聞きやすくしました。オーナさんはスマフォで音楽を聞くのが多いようでしたのでそのスマフォの音でも合うように調整しました。
車の返却で音を聞いてもらったらとても良いと返答を頂きました。当店をご利用頂きありがとうございました。

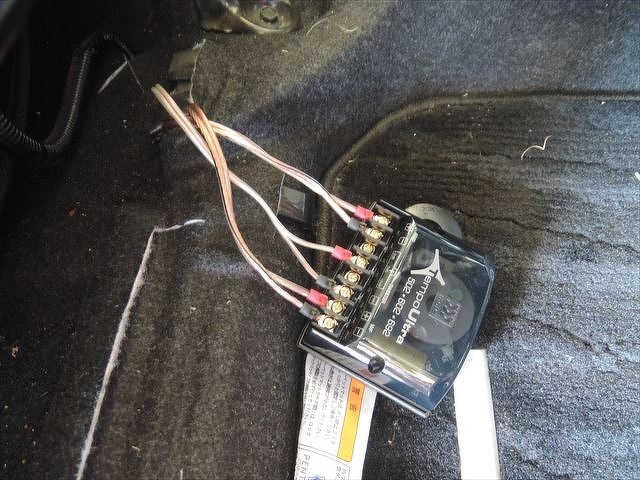

モレルTEMPO Ultra 602 MKⅡパッシブネットワーク
